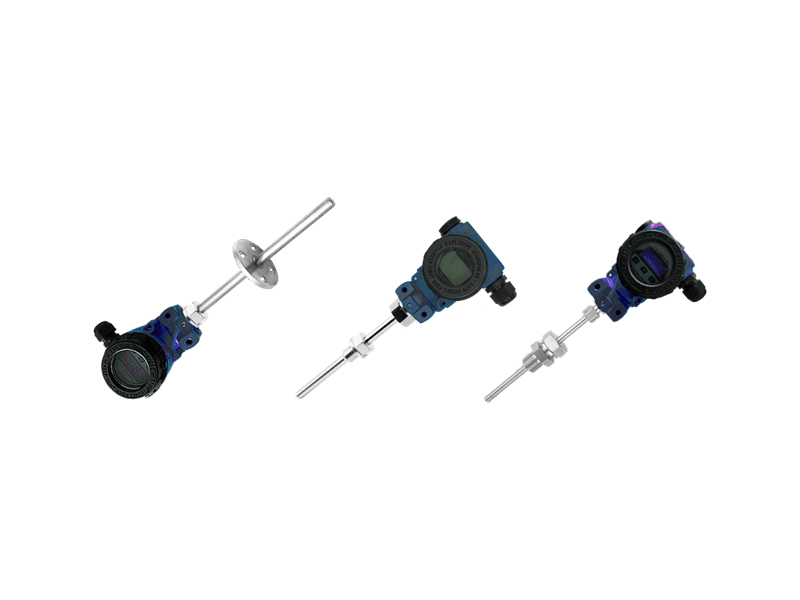

HW温度变送器是热电阻、热电偶与变送器的完美结合，以十分简捷的方式把-200～1300℃的温度信号转换为标准4～20mA电流 信号实现对温度精确测量与控制。
HW温度变送器可与显示仪、控制系统、记录仪等调节器配套使用，并被广泛应用于石油、化 工、发电、医药、纺织、锅炉等工业领域。
测温范围
|
品名 |
测温材料 |
分度号 |
测温范围 |
|
热 电 偶 |
镍铬-康铜 |
E |
0～1000℃范围内任选 |
|
镍铬-镍硅 |
K |
0～1300℃范围内任选 |
|
|
铂铑10-铂 |
S |
0～1600℃范围内任选 |
|
|
铂铑30-铂铑6 |
B |
0～1800℃范围内任选 |
|
|
热 电 阻 |
铂热电阻 |
Pt100 |
-200～600℃范围内任选 |
|
铜热电阻 |
Cu50 |
-50～150℃范围内任选 |
|
|
铜热电阻 |
Cu100 |
-50～150℃范围内任选 |
注：1、在测温范围800℃以下、隔爆型机电一体化温度变送器的防爆性能有效
2、可按用户要求特殊设计、生产其它型号的变送器
工作原理
温度变送器采用热电偶、热电阻作为测温元件，从测量元件输出信号送到变送器模块，经稳压滤波、 运算放大、非线形校正、V/I转换、恒流等电路处理后，转换为与温度成线性关系的标准电流信号输出。
性能参数
★ 基本误差：±1.0%、±0.5%、±0.25%；
★ 输出信号：4～20mA；
★ 负载电阻：250Ω允许范围为0～500Ω；
★ 供电电源：24V DC允许范围为18～30VDC；
★ 温度漂移：≤0.015%/℃；
★ 环境温度：-25～60℃、相对湿度：≤95%；
★ 防爆等级：dIIBT4。
特点
⚫ 二线制输出、无需补偿导线；
⚫ 抗干扰能力强、远传性能好；
⚫ 结构简单、合理安装方便；
⚫ 小型化、安全可靠、使用寿命长；
⚫ 三线制、二线制输入方法通用；
⚫ 液晶显示现场温度，清晰度高，无视觉误差。

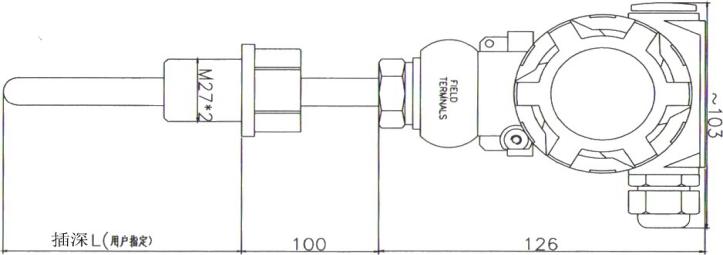

外形尺寸
