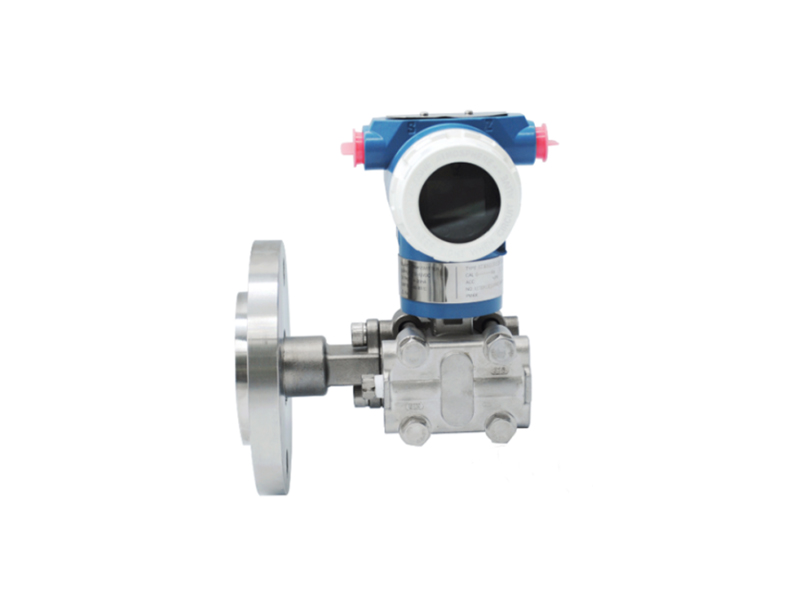

法兰式压力变送器

概述

HJ3051LT 法兰式液位变送器的关键原材料，元器件和零部件均源自进口或合资，整机经过严格组装和测试，改产品具有设计原理先进、品种规格齐全、安装使用简便等特点。同时与传统的系列产品在安装上可直接替换，有很强的通用性和代替能力。为适合国内自动化水平的不断提高和发展，该系列铲平除涉及小巧精致外，更推出具有HART现场总线协议的智能化功能。

 HJ3351LT 型法兰式压力变送器采用差动单晶硅压力传感器，可对各种容器进行精确的压力测量，有平法兰和插入式法兰供选择，法兰有3英寸或4英寸，规格有150LB和300LB的法兰，也可以根据用户定制法兰，法兰膜片材料可选。

模拟性特点

◇精度高

◇量程、零点外部连续可调

◇稳定性能好

◇正迁移可达500%、负迁移可达600%

◇二线制

◇阻尼可调、耐过压

◇固体传感器设计

◇无机械可动部件、维修量少

◇全系列统一结构、互换性强

◇接触介质的膜片材料可选

◇单边抗过压强

◇低压浇铸铝合金壳体

应用场合

广泛应用于具有极端化学和机械负载的工业领域以及高电磁辐射场合。

智能型特点

◇超级的测量性能，用于压力、差压、液位、流量测量

◇精度：±0.075%FS

◇全性能：±0.25%FS

◇稳定性：0.25%/年

◇量程比：100:1

◇过程连接与其它产品兼容，实现最佳测量

◇标准4-20mA，带有HART协议可远程操控

◇支持向现场总线与基于现场控制的技术的升级

法兰安装

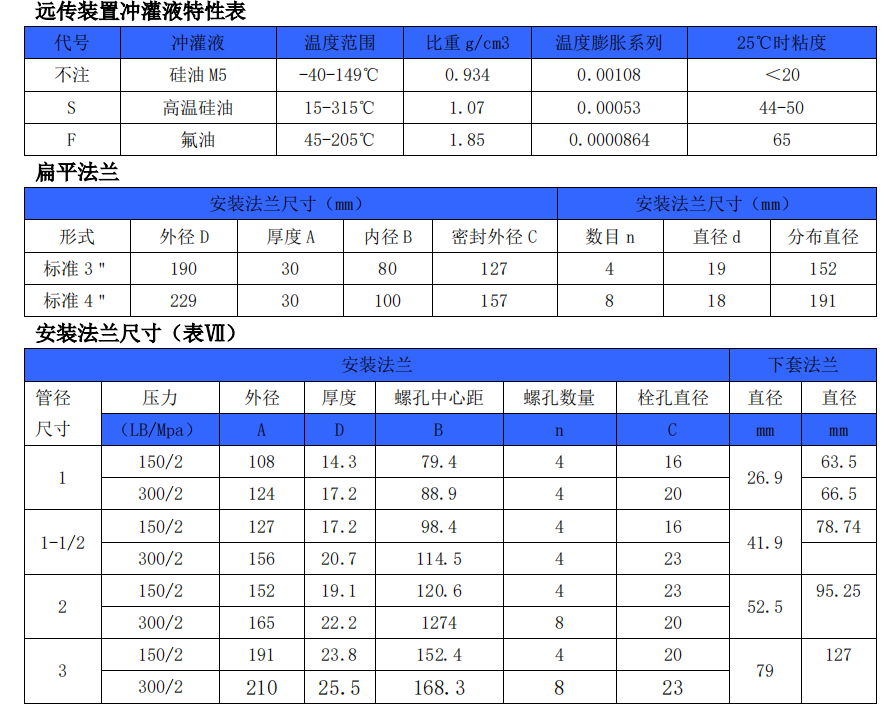

安装法兰标准按ANSI有3”和4”规格，法兰等级

分为150LB（2.5MPa）及300LB（5.0MPa）法兰安装尺寸见下图标。如用户采用GB9116-88标准，则DN=80、100、PN=2MPa请注明。接液膜片材料有316L、哈氏C-276、蒙耐尔、钽等。用户不注明，时以3＂150LB安装法兰及接液膜片材料316L供货。

注：A、B、C、n、d、dl见后页尺寸图所示

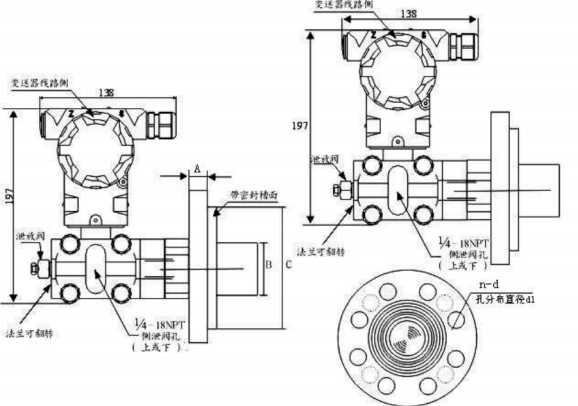

法兰外形尺寸（图一）
