V 锥流量计属高精度、高稳定性的新型差压式流量仪表。和其他差压式仪表一样，也是基于流动连续性原理和伯努利方程来计算流体工况流量的。我们知道在同一密闭管道内，当压力降低时，速度会增加，当介质接近锥体时，其压力为PH，在介质通过锥体的节流区时， 速度会增加，压力会降低为PL，如图所示，PH和PL都通过锥形流量计的取压口引到差压变送器上，流速发生变化时，差压值会随之增大或减小。也就是说对于稳定流体，流量的大小与差压平方根成正比。当流速相同时，锥体节流面积越大，则产生的差压值也越大。
式中QV——流体的体积流量(工况下)，m /s
C——流出系数 无量纲
ε——被测介质的可膨胀性系数，对于不可压缩流体ε=1；气体、蒸气等可压缩流体ε＜1
Δp——差压， Δp=pH－pL， ,Pa
3
ρA——工作状况下，节流件(前)上游处流体的密度，㎏/m
β——等效直径比，无量纲，对于 V 形内锥式差压流量计
式中 D——工况下测量管的内径， m
d——工况下最小环隙处，即对应于尖锥体最大横断面圆的直径，mm
产品特点
1、直管段要求低，对流体的自整流作用，信号波动是孔板的1/10，因此安装所需要的直管段短(前10-3D直管段，后3D直管段)。
2、精度高，实流标定可达±0.5%，量程比10:1-30:1，重复性好0.1%-0.2%。
3、耐磨损。
4、具有自清洁功能，不易堵塞。
5、压损小，耐高温，抗振动。
技术指标
管径范围：DN20-DN3000
准确度等级：0.5级、1.0级、1.5级
直管段要求：10D-3D
永久压损：孔板的1/3-1/4
量程比：10 :1，20 :1，30 :1
重复性：0.1%-0.2%
Re 范围：＞8000
β范围：0.35-0.85
温度范围：-40-650℃。
压力范围：42MPa。
耐脏污：特殊的设计和计算

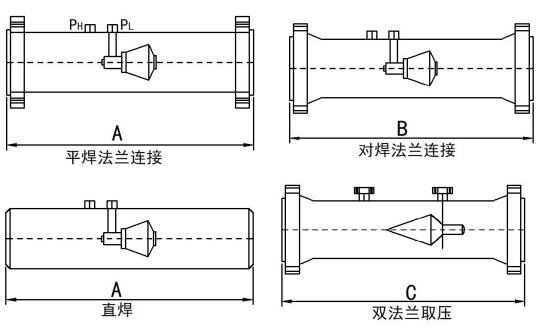

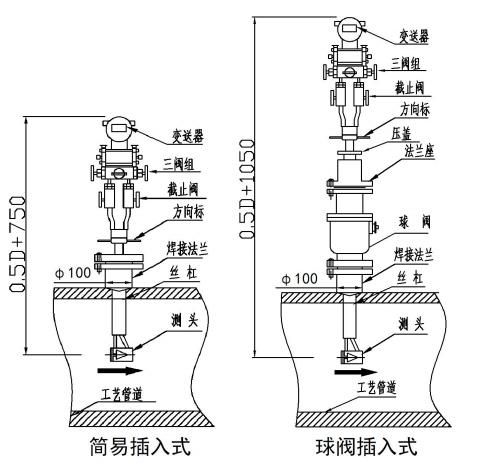

安装结构形式
