概述:

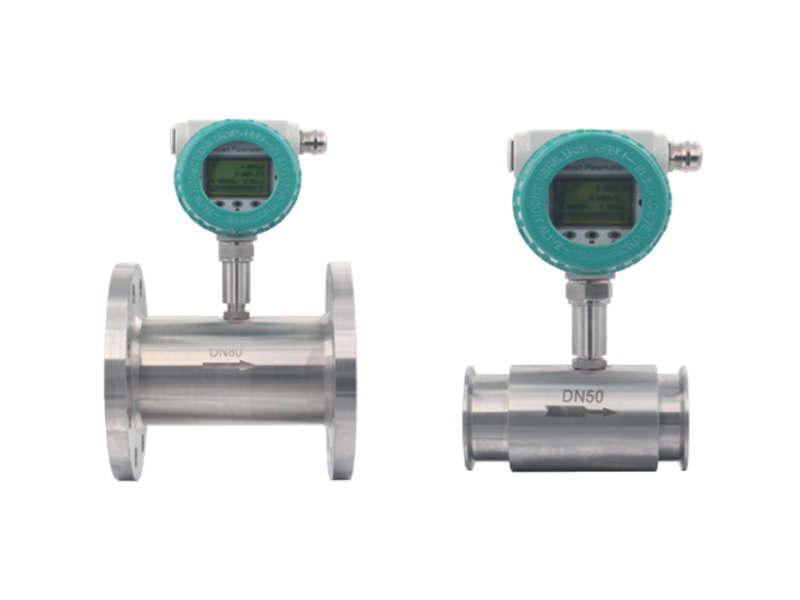

涡轮流量传感器(以下简称传感器)基于力矩平衡原理,属于速度式流量仪表。传感器具有结构简单、轻巧、精度高、重复性好、反应灵敏,安装维护使用方便等特点,广泛用于石油、化工、冶金、供水、造纸等行业,是流量计量和节能的理想仪表。
传感器与显示仪表配套使用,适用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质 合金不起腐蚀作用,且无纤维、颗粒等杂质的液体。若与具有特殊功能的显示仪表配套,还可以进行定量 控制、超量报警等。选用本产品的防爆型式(ExmIIT6),可在有爆炸危险的环境中使用。
传感器适用于在工作温度下粘度小于5×10-6m2/s的介质,对于粘度大于5×10-6m2/s的液体,要对传感 器进行实液标定后使用。
如用户需用特殊形式的传感器,可协商订货,需防爆型传感器时,在订货中加以说明。
工作原理:
1. 结构特征

2.工作原理

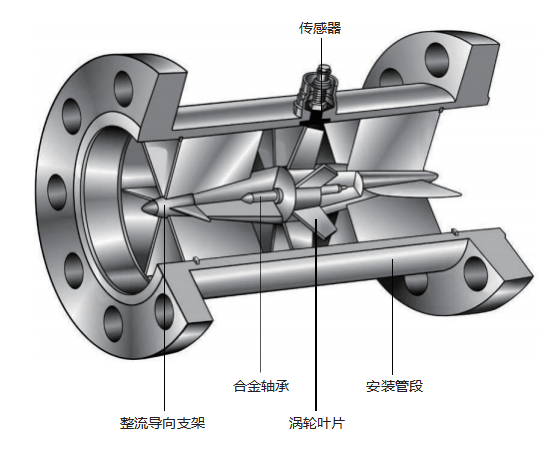

流体流经传感器壳体, 由于叶轮的叶片与流向有一定的角度,流体的冲力使叶片具有转动力矩,克服摩擦力矩和流体阻力之后叶片旋转,在力矩平衡后转速稳定,在一定的条件下,转速与流速成正比,由于叶片有导磁性,它处于信号检测器(由永久磁钢和线圈组成)的磁场中,旋转的叶片切割磁力线,周期性的改变着线圈的磁通量,从而使线圈两端感应出电脉冲信号,此信号经过放大器的放大整形,形成有一定幅度的连续的矩形脉冲波,可远传至显示仪表,显示出流体的瞬时流量或总量。在一定的流量范围内,脉冲频率f与流经传感器的流体的瞬时流量Q成正比,流量方程为:

式中:
f——脉冲频率[Hz]
k——传感器的仪表系数[1/m3], 由校验单给出。若以[1/L]为单位

Q——流体的瞬时流量(工作状态下) [m3/h]
3600——换算系数
每台传感器的仪表系数由制造厂填写,k值设入配套的显示仪表中,便可显示出瞬时流量和累积总量。

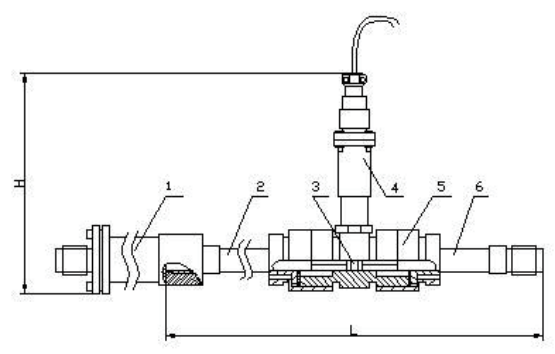

安装结构示意图
流量计的安装方式根据规格不同,采用以下安装方式如图:

1. 过滤2.前直管段3.叶轮4.前置放大器5.壳体6.后直管段、
基本参数与技术性能
|
说 明 |
|||
|
型式 选 择 |
DC24V供电脉冲输出 |
||
|
DC24V供电4~20mA二线制电流输出或DC24V供电4~20mA四线制电流输出 |
|||
|
DC24V供电4~20mA电流输出和RS485通讯 |
|||
|
3.6V锂电池供电 |
|||
|
3.6V锂电池供电/DC24V供电脉冲输出/4~20mA电流输出/RS485通讯 |
|||
|
以上型式均可增加温压补偿 GPRS无线远传通讯 |
|||
|
公称 通 径 |
mm |
常用流量范围 |
|
|
4 |
0.04-0.25m3/h |
||
|
6 |
0.1-0.6m3/h |
||
|
10 |
0.2-1.2m3/h |
||
|
12 |
0.4-2.5m3/h |
||
|
15 |
0.6-6m3/h |
||
|
20 |
0.7-7m3/h |
||
|
25 |
1-10m3/h |
||
|
32 |
1.5-15m3/h |
||
|
40 |
2-20m3/h |
||
|
50 |
4-40m3/h |
||
|
65 |
7-70m3/h |
||
|
80 |
10-100m3/h |
||
|
100 |
20-200m3/h |
||
|
125 |
25-250m3/h |
||
|
150 |
30-300m3/h |
||
|
200 |
80-800m3/h |
||
(1) 介质温度:
-20~ +120℃/-20~+250℃协议订货
(2) 环境温度:-20℃~+55℃.
(3) 供电电源:24VDC/3.6V锂电池
(4) 连接形式:法兰连接 卫生级卡箍 螺纹连接等
