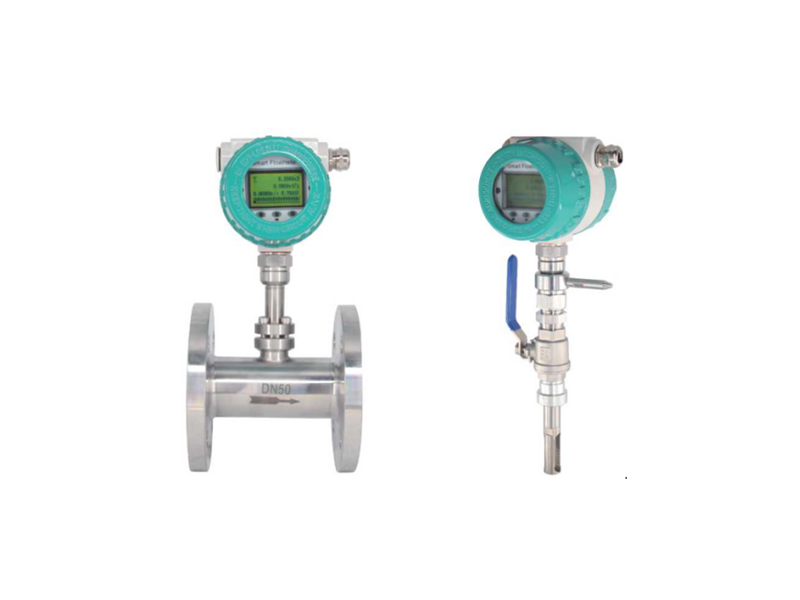

热式气体质量流量计

概述：

热式气体质量流量计是基于热扩散原理而设计的，该仪表采用恒温差法对气体进行准确测量。具有体积小、数字化程度高、安装方便，测量准确等优点。

传感器部分由两个基准级铂电阻温度传感器组成。仪表工作时，-个传感器不间断地测量介质温度T1；另--个传感器自加热到高于介质温度T2,它用于感测流体流速，称为速度传感器。该温度△T=T2-T1, T2>T1,当有流体流过时，由于气体分子碰撞传感器并将T2的热量带走，使T2的温度下降，若要使AT保 持不变，就要提高T2的供电电流，气体流动速度热快，带走的热量也就越多，气体流速和增加的热量存在固定的函数关系，这就是恒温差原理。

v = ••••••••••••••⑴     pg

v —流速

K —平衡系数

Q —加热量（和比热及结构相关）

AT —温度差

由于传感器温度比介质（环境）温度总是自动恒定高出30℃左右，所以热式气体流量计从原理上不需要温度补偿。

热式气体质量流量计适用介质温度范围为-40-220°C o

（1）式中流体比重和密度相关

101.325+P w 273.15+20

P   Pn 101.325 X 273.15+T

其中Pg—工况体积下的介质密度（kg/m3）

P „ — 标准条件下介质密度（101.325 Kpa、20°C）   （kg/m3）

P — 工况压力（kPa）

T —工况温度（笆）

从（1） （2）式可以看出，流速和工况压力，气体密度，工况温度函数关系已确定。

恒温差热式气体质量流量计不但不受温度影响，而且不受压力的影响，热式气体质量流量计是真正的直接式质量流量计，用户不必对压力和温度进行修正。

热式气体质量流量计具有如下技术优势：

•真正的质量流量计，对气体流量测量无需温度和压力补偿，测量方便、准确。 可得到气体的质量流量或者标准体积流量。

•宽量程比，可测量流速高至100Nm/s低至0. INm/s的气体，可以用于气体检漏。

•抗震性能好使用寿命长。传感器无活动部件和压力传感部件，不受震动对测量 精度的影响。

•安装维修简便。在现场条件允许的情况下，可以实现不停产安装和维护。（需要特殊定制）

•数字化设计。整体数字化电路测量，测量准确、维修方便。

•釆用RS-485通讯，或HART通讯，可以实现工厂自动化、集成化。
