概述：

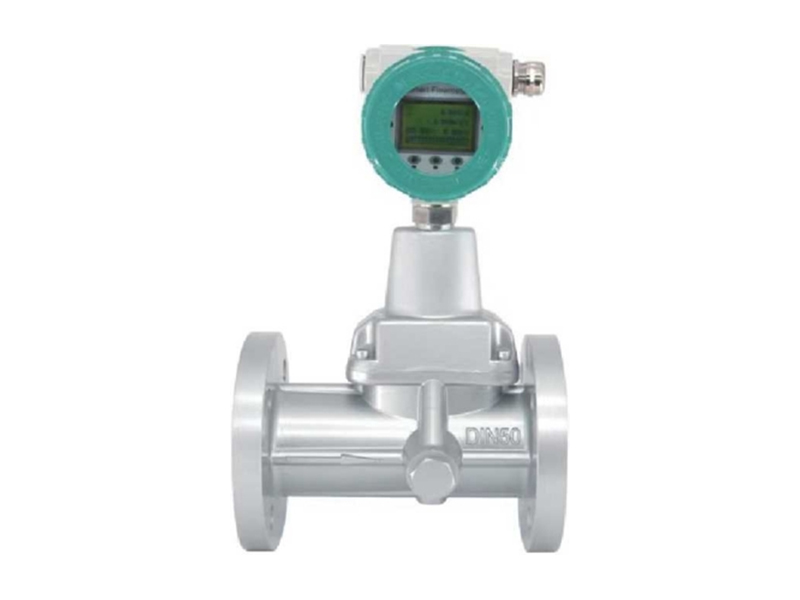

智能旋进旋涡流量计是具有高技术水平的新型气体流量仪表。该流 量计集流量、温度、压力检测功能于一体，并能进行温度、压力、压缩因子自动补偿，是石 油、化工、电力、冶金等行业用于气体计量的理想仪表。
1、产品主要特点
无机械可动部件，不易腐蚀，稳定可靠，寿命长，长期运行无须特殊维护；
釆用16位电脑芯片，集成度高，体积小，性能好，整机功能强；
智能型流量计集流量探头、微处理器、压力、温度传感器于一体，釆取内置式组合,使结构更加紧凑，可直接测量流体的流量、压力和温度，并自动实时跟踪补偿和压 缩因子修正；
釆用双检测技术可有效地提高检测信号强度，并抑制由管线振动引起的干扰；
釆用国内领先的智能抗震技术，有效的抑制了震动和压力波动造成的干扰信号；
釆用汉字点阵显示屏，显示位数多，读数直观方便，可直接显示工作状态下的体积 流量、标准状态下的体积流量、总量，以及介质压力、温度等参数；
釆用EEPROM技术，参数设置方便，可永久保存，并可保存最长达一年的历史数据；
转换器可输岀频率脉冲、4〜20mA模拟信号，并具有RS485接口，可直接与微机 联网，传输距离可达1.2km；
多物理量参数报警输岀，可由用户任选其中之一；
流量计表头可360度旋转，安装使用简单方便；
配合本公司的FM型数据釆集器，可通过因特网或者电话网络进行远程数据传输
压力、温度信号为传感器输入方式，互换性强；
整机功耗低，可用内电池供电，也可外接电源。
2、主要用途
智能旋进旋涡流量计可广泛应用于石油、化工、电力、冶金、城市供气等行业测量各种 气体流量，是目前油田和城市天然气输配计量和贸易计量的首选产品。
1、流量计结构

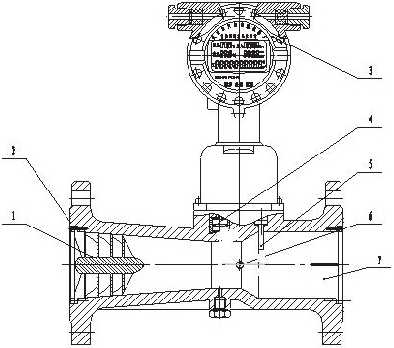

流量计由以下七个基本部件组成（图1）：
1.旋涡发生体：用铝合金制成，具有一定角度的螺旋叶片，它固 定在壳体收缩段前部，强迫流体产生强烈的漩涡流。
2.壳体：
本身带有法兰，并有一定形状的流体通道，
3.智能流量计积算仪（原理见图3）
由温度、压力检测模拟通道、流量检测数字通道以及微处理单元、液晶驱动电路和其它 辅助电路组成，并配有外输信号接口。
4.温度传感器：以PtlOO铂电阻为温度敏感元件，在一定温度范围内，其电阻值与温度成对应关系。
5.压力传感器：以压阻式扩散硅桥路为敏感元件，其桥臂电阻在外界压力作用下会发生预期变化，因此在一定激励电流作用下，其两个输出端的电位差与外界压力成正比。
6.压电晶体传感器：安装在靠近壳体扩张段的喉部，可检测岀漩涡进动的频率信号。
7.消旋器：固定在壳体岀口段，其作用是消除旋涡流，以减小对下游仪表性能的影响。
2、工作原理

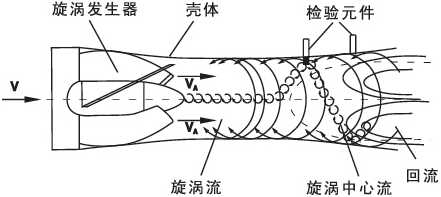

流量传感器的流通剖面类似文丘利管的型线（图2）。在入口侧安放一组螺旋型导流叶片，当流体进入流量传感器时，导流叶片迫使流体产生剧烈的旋涡流。当流体进入扩散段时， 旋涡流受到回流的作用，开始作二次旋转，形成陀螺式的涡流进动现象。该进动频率与流量大小成正比，不受流体物理性质和密度的影响，检测元件测得流体二次旋转进动频率就能在 较宽的流量范围内获得良好的线性度。信号经前置放大器放大、滤波、整形转换为与流速成 正比的脉冲信号，然后再与温度、压力等检测信号一起被送往微处理器进行积算处理，最后 在液晶显示屏上显示岀测量结果（瞬时流量、累积流量及温度、压力数据）。
